Termovizní kontrola fotovoltaických elektráren: Jak odhalujeme skryté závady
Představte si, že můžete vidět skrz solární panely a odhalit problémy, které jsou pouhým okem neviditelné. Přesně to umožňuje termovizní kontrola – moderní technologie, která je dnes nepostradatelnou součástí každé důkladné revize fotovoltaické elektrárny.
Co je termovizní kontrola a proč ji potřebujete?
Termovizní kontrola je kvantitativní měření povrchové teploty jednotlivých fotovoltaických článků pomocí speciální infračervené kamery. Dokáže rychle odhalit body s vyšší teplotou, tzv. hotspoty, které vznikają v důsledku poruchy nebo poškození křemíkového článku a většinou nejsou viditelné při běžné vizuální kontrole.
Cílem je nalezení fotovoltaických panelů s celkově nižším výkonem, ať už z důvodu poškození či výrobní vady. Tyto skryté problémy mohou snižovat výkon vaší elektrárny o desítky procent, aniž byste to tušili.
Kdy a jak termovizní kontrolu provádíme?
Ideální podmínky pro měření
Termovizní kontrolu lze provádět pouze za specifických podmínek:
- Slunečního počasí s osvitem minimálně 500-600 W/m²
- Vítr do rychlosti 35 km/hod
- Plný provoz FVE – není nutné elektrárnu vypínat ani omezovat
Dva způsoby provedení
1. Ruční termokamera
Technik se pohybuje po střeše s ruční termokamerou a kontroluje jednotlivé panely. Tato metoda je vhodná pro menší instalace s dobrým přístupem.
2. Termokamera na dronu (naše specializace)
Použití dronu s IR kamerou je výrazně efektivnější zejména u velkých FVE nebo střešních instalací s obtížným přístupem. Kontrola 1 MWp nám s dronem zabere pouhých 20-40 minut podle umístění elektrárny.
Snímky pořizujeme IR kamerou s rozlišením 640 x 512 px, která při přiblížení umožňuje detailní pohled na každý FV panel. Vrstva snímků ve viditelném spektru dosahuje rozlišení až 1 cm/pixel.

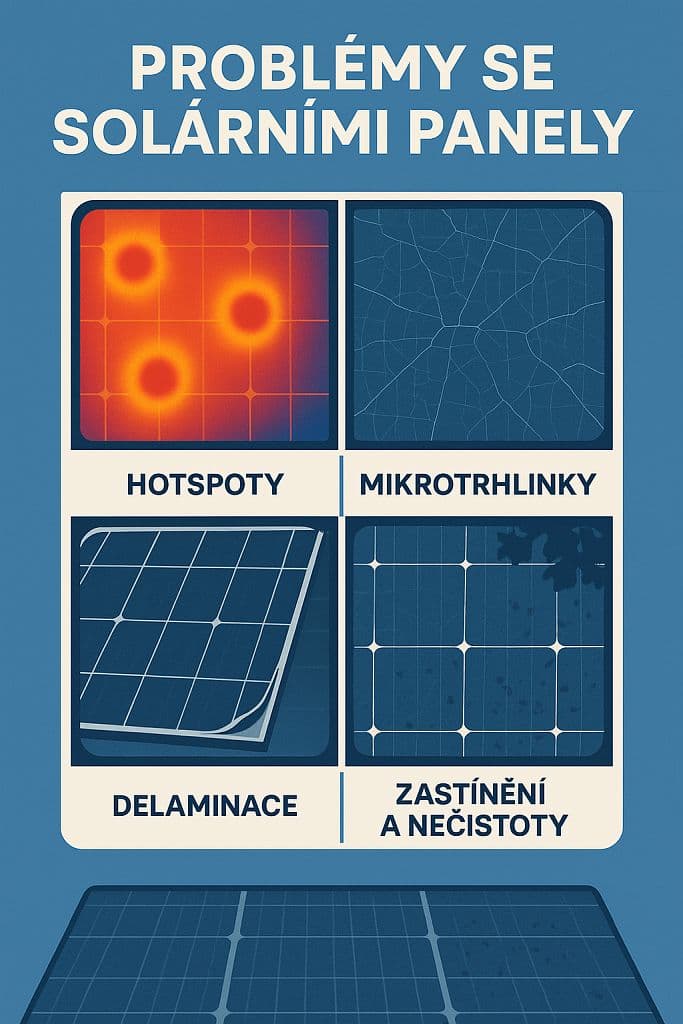

Co termovize odhaluje?
Typické závady identifikovatelné termovizí:
- Fyzické poškození panelů při přepravě a montáži
- Potenciální indukovaná degradace (PID) – první příznaky po dvou až čtyřech letech
- Mechanické nečistoty a zastínění vytvářející lokální hotspoty
- Delaminace a koroze – první příznaky od 5 let provozu
- Panely s vysokými přechodovými odpory
- Jednotlivé vadné články nebo celé panely
- Degradace EVA folie a zadních krycích fólií vlivem UV záření
- Panely s masivním množstvím mikrotrhlin
Co dostanete jako výstup?
1. Ortofotomapy a 3D modely
Termosnímky pořízené z dronu skládáme do ucelené IR ortofotomapy, která poskytuje lepší přehled o rozmístění jednotlivých vad. Výstupem inspekce je kromě detailního protokolu také ortofotomapa celé elektrárny s přesně vyznačenými závadami.
2. Detailní protokoly
Standardním výstupem je zpráva, ve které jsou nalezené vadné panely roztříděny podle závažnosti vlivu na výrobu. Každá vada je zdokumentována IR snímkem nebo běžnou fotografií s podrobným popisem a doporučením k odstranění.
3. Interaktivní online rozhraní
Pro každý panel si můžete intuitivně prohlédnout data z termokamery i RGB snímače včetně porovnání těchto vrstev. Výsledky inspekcí jsou k dispozici odkudkoliv na PC, tabletu nebo telefonu.
4. Označení vadných panelů
Panely určené na opravu, doměření, výměnu nebo reklamaci označujeme ze zadní strany nálepkou a zjišťujeme jejich sériové číslo. V případě potřeby používáme neslepitelné nálepky.
Jak často termovizní kontrolu provádět?
Pro bezstarostný chod fotovoltaické elektrárny doporučujeme pravidelné revize ve dvouletých lhůtách podle EN 62446. Je doporučené provádět inspekční prohlídky alespoň jednou za dva roky z důvodu bezpečnosti provozu a snížení rizika požárů.
Proč zvolit MICRONIC pro termovizní kontrolu?
Moderní technologie
Používáme nejnovější drony s vysokorozlišovacími termokamerami, které zajistí rychlou a přesnou diagnostiku bez nutnosti vstupovat na střechu.
Zkušený tým
Naši certifikovaní technici mají zkušenosti se stovkami kontrol a dokážou správně interpretovat termovizní data.
Komplexní služba
Termovizní kontrola je součástí naší komplexní revize. Nejen že problémy odhalíme, ale také vám nabídneme jejich řešení.
Investice, která se vyplatí
Termovizní kontrola může odhalit problémy, které by jinak zůstaly skryté roky. Včasné odhalení vadných panelů může ušetřit tisíce korun na opravách a zvýšit výkon vaší elektrárny.
Chcete si objednat termovizní kontrolu nebo máte dotazy? Kontaktujte nás – rádi vám vysvětlíme detaily a domluvíme termín za ideálních povětrnostních podmínek.
