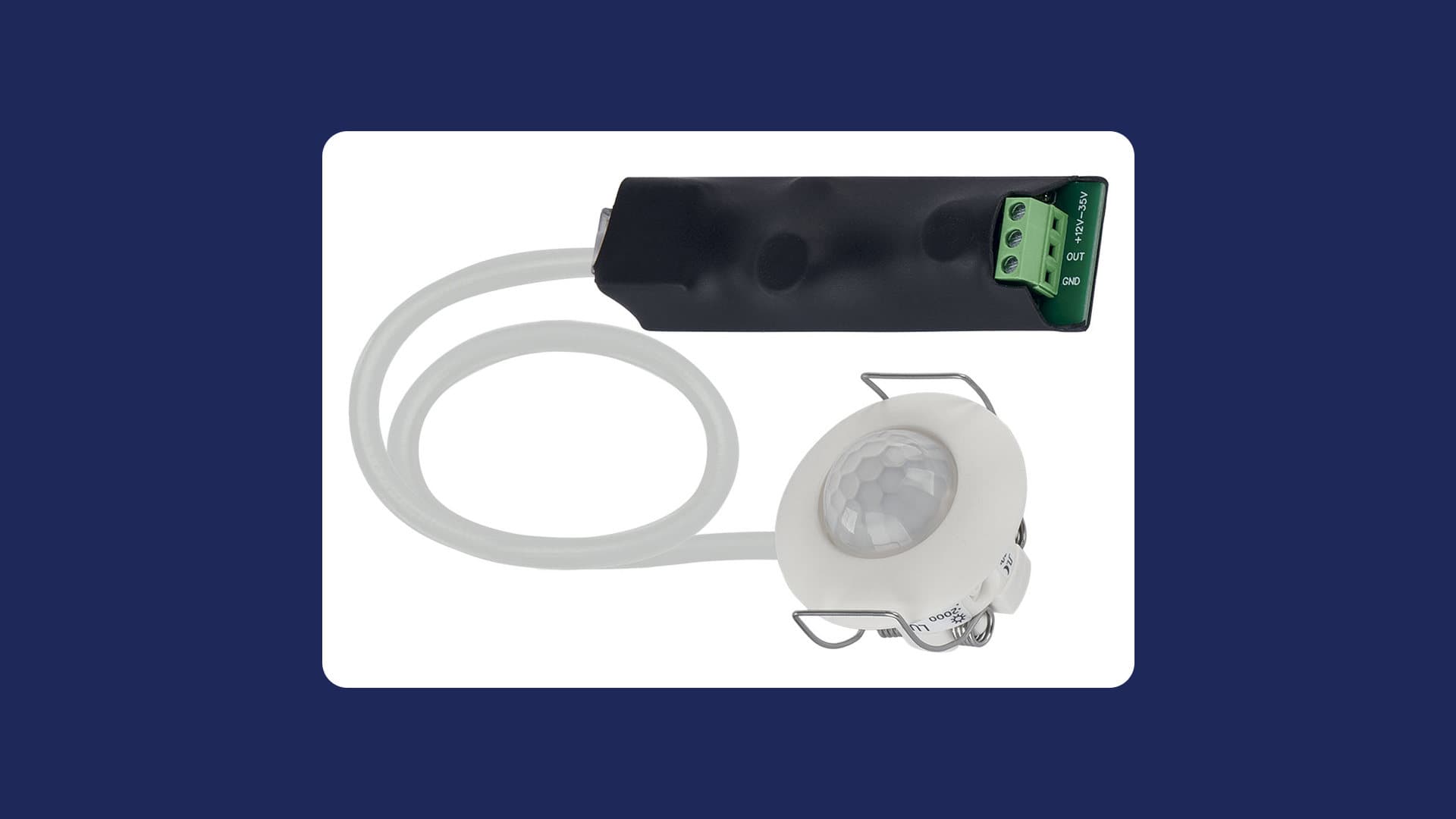

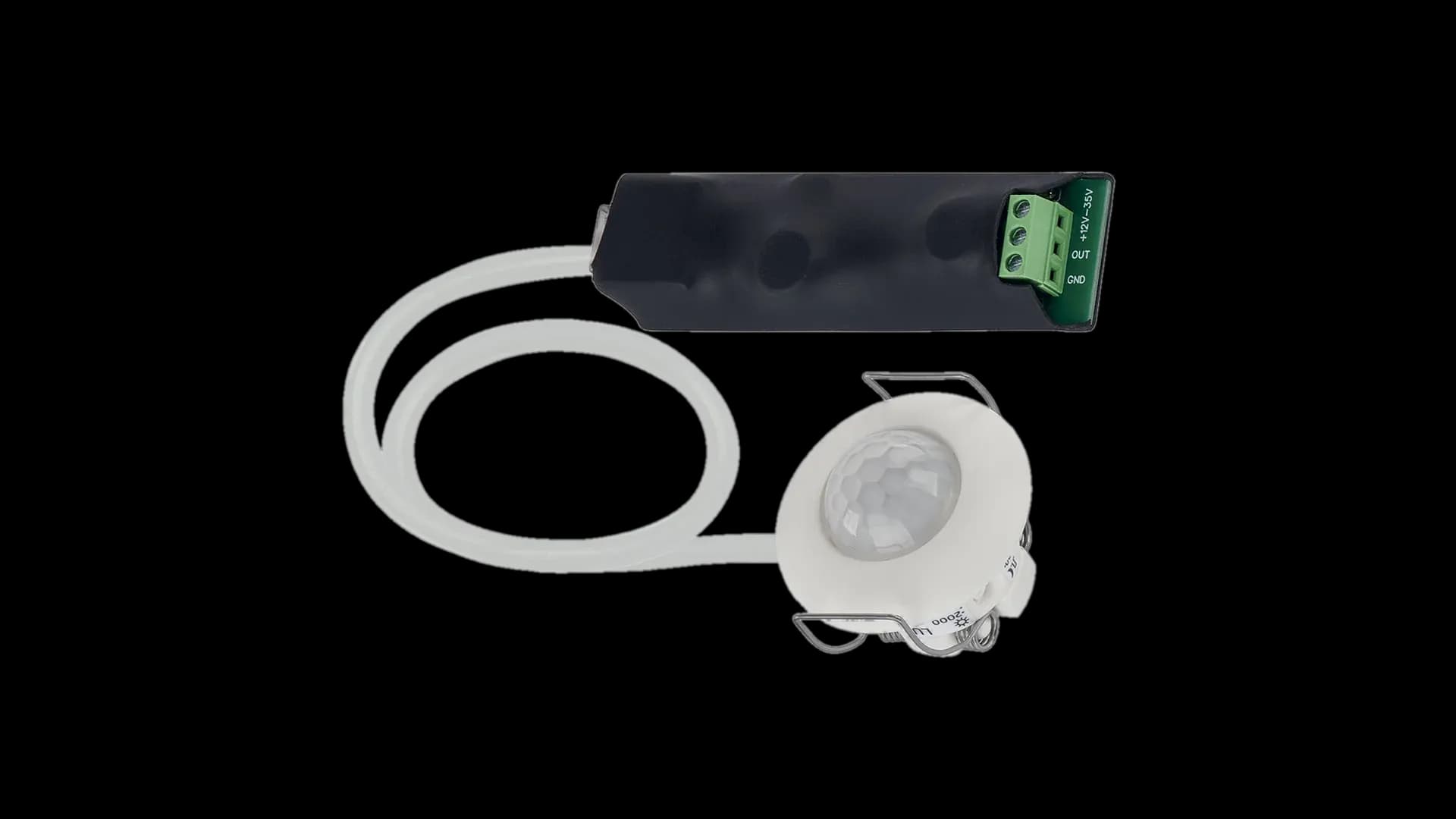

Modul PIR senzor
Modul pro připojení PIR pohybového čidla (např. BEG PD9)
PIR modul
Modul pro připojení pohybového čidla PIR k ovladači VITRO nebo ke vstupu řídicího systému. Použije se pro automatické spínání osvětlení a scén podle přítomnosti osob.
Není součástí rodiny VITRO, je to doplněk elektroinstalace. Přehled ostatních produktů najdete na stránce technických listů.
Čím vyniká
BEZ NÁSTROJŮ
Čidlo připojíte konektorem, ne svorkami
Kabel s konektorem RJ11 nebo RJ45 — montáž v podhledu bez nářadí.
DETEKCE 360°
Minidetektor snímá pohyb v plném úhlu
Při stropní montáži detekuje pohyb v úhlu 360°; výkonová část se montuje skrz otvor Ø 29 mm.
- Modul PIR senzor
- Upravuje vstupní napětí 12–48 V DC na stabilizované napětí pro čidlo BEG PD9.
- Výstupem je binární signál pro DI vstup ovladače VITRO nebo jiného systému.
- Obsahuje spínaný stabilizátor, dvě signalizační LED a ochranu proti zkratu na vstupu.
- Dodává se samostatně, nebo včetně PIR čidla BEG PD9 s kabelem.
- Instaluje se volně do podhledu; volitelně válcová krabička s magnetickým uchycením.
- Čidlo BEG PD9
- Výkonová část se montuje skrz otvor Ø 29 mm, pružinové svorky pro rychlou montáž.
- Typické použití: vstupní haly, chodby, malé kanceláře.
Technické parametry
Elektrické parametry
- Napájecí napětí
- 12–48 V DC
Vstupy a výstupy
- Vstup (čidlo)
- konektor RJ11 nebo RJ45
- Výstup
- max. 48 V / max. 100 mA, otevřený kolektor
- Připojení
- svorkovnice: drát 0,5–1,0 mm², lanko 0,5–0,8 mm²
- Signalizace
- 2× LED (napájení + stav čidla)
Rozměry a hmotnost
- Rozměry modulu
- 72 × 22 × 14 mm
- Hmotnost
- 15 g
Provozní podmínky
- Stupeň krytí
- IP20
- Instalace
- volně v podhledu / válcová krabička
- Rozmezí teplot
- pracovní 0 °C až +50 °C, skladovací −20 °C až +55 °C
- Vzdušná vlhkost
- max. 80 %
Detekce
- Detekční rozsah
- 360° (stropní montáž)
- Dosah
- Ø 10 m křížem / Ø 6 m přímo / Ø 4 m sedící
- Sledovaná oblast
- 78 m² při montážní výšce 2,5 m
- Montážní výška
- 2–5 m (doporučená 2,5 m)
- Čas doběhu
- 30 s – 30 min / impuls
- Prahová hodnota
- 10–2 000 lux
Rozměry a instalace čidla
- Rozměry hlavy
- Ø 45 × 37 mm
- Délka kabelu
- 45 cm
- Příkon
- < 0,25 W
- Okolní teplota
- −25 °C až +50 °C
- Stupeň krytí
- IP20 / třída II
Katalogový list ke stažení
Závazným podkladem pro projektování a objednávku je katalogový list (PDF). Údaje na této stránce jsou informativní výtah.
