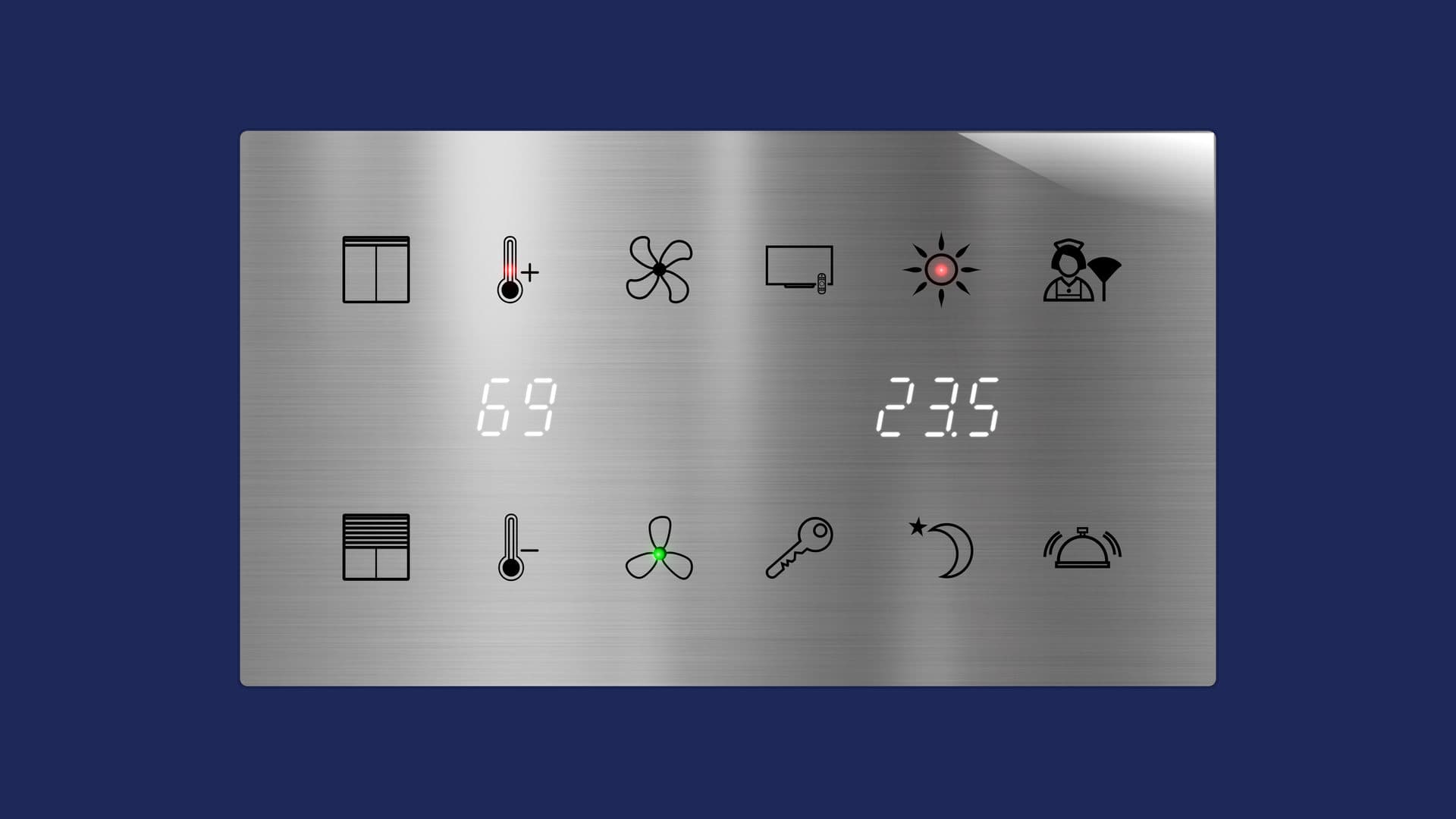

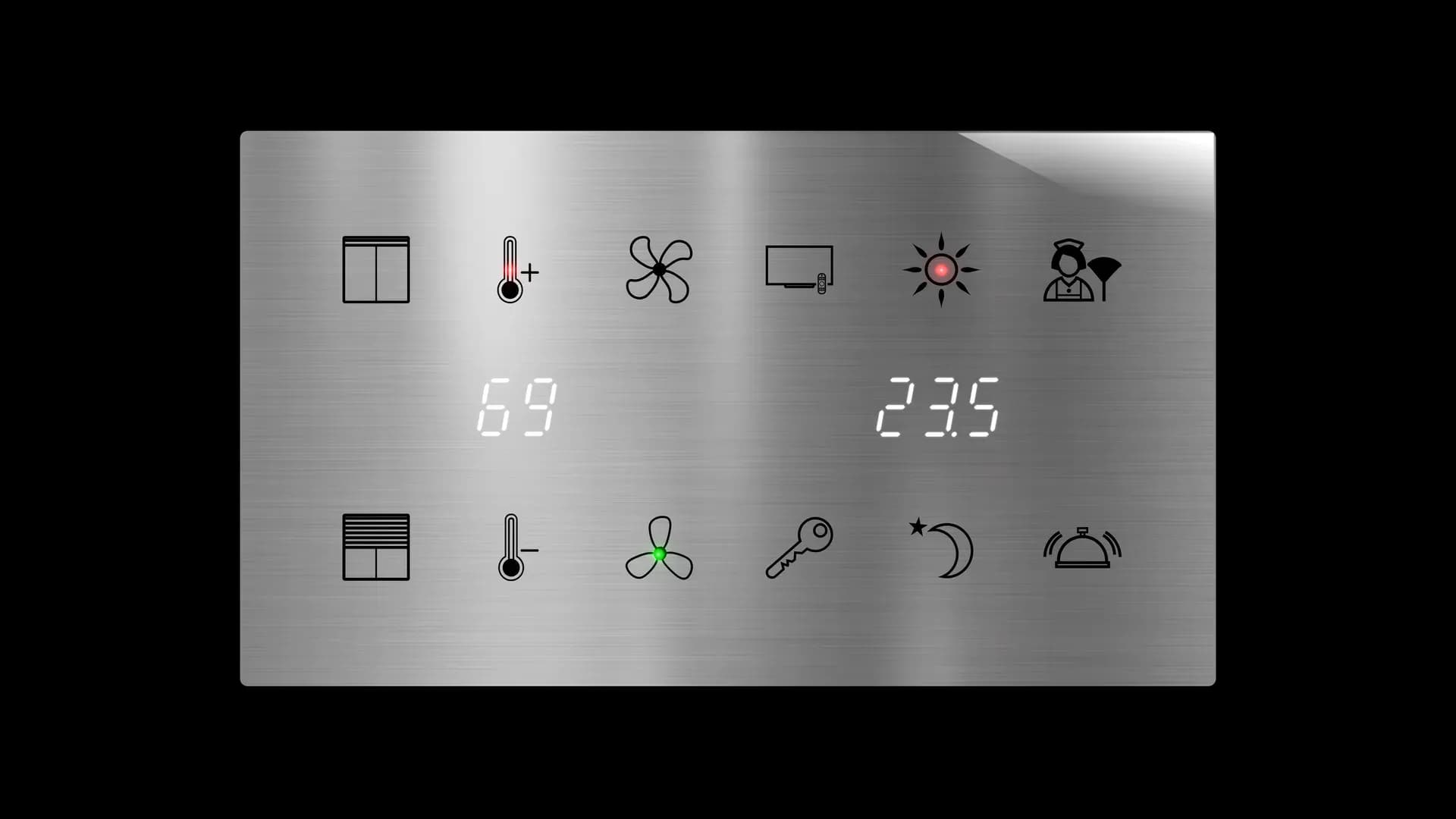

VITRO TOUCH
dotykové ovladače se segmentovým displejem
1- až 4-modulové, se senzory teploty a vlhkosti
s grafickým designem na míru a s vyměnitelným sklem
VITRO TOUCH
Osvědčená řada dotykových ovladačů se segmentovým displejem pro zobrazení teploty a základních hodnot.
Funkčně vychází ze stejné konstrukce jako EVO, jen bez maticového displeje a rozšířených senzorů — hodí se tam, kde stačí spolehlivé ovládání za příznivější cenu. Patří do rodiny VITRO a kombinuje se s ostatními moduly.
Čím vyniká
Teplota a čas přímo na skle
Na každém modulu 7segmentový LED displej se třemi číslicemi — teplota, vlhkost, čas.
Každé tlačítko svítí stavem, který ovládá
Šest tlačítek na modul, v každém RGB LED signalizující stav výstupu nebo událost systému.
- Design i funkce na míru interiéru.
- Sklo je uživatelsky vyměnitelné — novou desku připravíme kdykoli.
- Komunikuje po sběrnici TECO CIB.
- Napájení i komunikaci nese jediný kabel sběrnice.
- Provedení 1M (94×94), 2M (94×165), 3M (94×236) a 4M (94×307 mm).
- Přední panel: 4 mm bezpečnostní tvrzené sklo s potiskem na míru.
- Celkem 6 (1M), 12 (2M), 18 (3M) nebo 24 tlačítek (4M).
- Ovládač je vybaven interním senzorem teploty a vlhkosti.
- 2 univerzální vstupy (analog/digital) a 1 digitální výstup — např. pro termoelektrickou hlavici.
- Volitelně externí senzor teploty (Pt1000, Ni10000, NTC 12k, KTY) nebo měření odporu a napětí.
- Montáž do instalační krabice hloubky min. 30 mm.
Technické parametry
Vstupy
- Interní senzor teploty
- -40 až 85 °C s přesností ±0,3 °C
- Interní senzor vlhkosti
- 0 až 99% RH s přesností ±2 %
- Externí senzor teploty
- (volitelně) Pt1000, Ni10000, NTC 12k nebo KTY
- Univerzální vstupy
- 2× (nastavitelný jako analogový / digitální)napěťový 0 ÷ 2V, odporový 0 ÷ 100kΩ
Tlačítka
- Počet tlačítek
- 1-modulový: 6
- 2-modulový: 12
- 3-modulový: 18
- 4-modulový: 24
- Typ
- dotykové plošky
- Indikace
- indikační RGB LED v každém ovládacím tlačítku
Výstupy
- Displej
- 7-segmentový LED displej, 3 číslice, 2 des. tečky
- Univerzální výstup
- digitální otevřený kolektor max. 30 V / 3 A
Komunikace
- Komunikační sběrnice
- TECO CIB
Napájení
- Napájecí napětí
- z TECO CIB sběrnice 24 V nebo 27 V DC
- Jmenovitý proud
- 1-modulový: 30 - 65 mA
- 2-modulový: 60 - 130 mA
- 3-modulový: 90 - 195 mA
- 4-modulový: 120 - 260 mA
Provozní podmínky
- Vzdušná vlhkost
- max. 80 %
- Rozmezí teplot
- pracovní 0 °C až +50 °C, skladovací −20 °C až +55 °C
- Stupeň krytí
- IP40 zepředu, IP20 zezadu
- Instalace
- na zeď podle montážního předpisu, do instalační krabice hluboké min. 30 mm (doporučeno 45 mm)
- Ostatní podmínky
- kategorie přepětí II., stupeň znečištění 2,pracovní poloha libovolná
Rozměry a hmotnost
- Celkové rozměry
- 1-modulový: 94×94×28 mm
- 2-modulový: 94×165×28 mm
- 3-modulový: 94×236×28 mm
- 4-modulový: 94×307×28 mm
- Celková hmotnost
- 1-modulový: 157 g
- 2-modulový: 278 g
- 3-modulový: 399 g
- 4-modulový: 520 g
- Tloušťka a typ skla
- 4 mm, bezpečnostní tvrzené sklo
- Související normy
- EN 63044-1, EN 55022
Katalogový list ke stažení
Závazným podkladem pro projektování a objednávku je katalogový list (PDF). Údaje na této stránce jsou informativní výtah.
