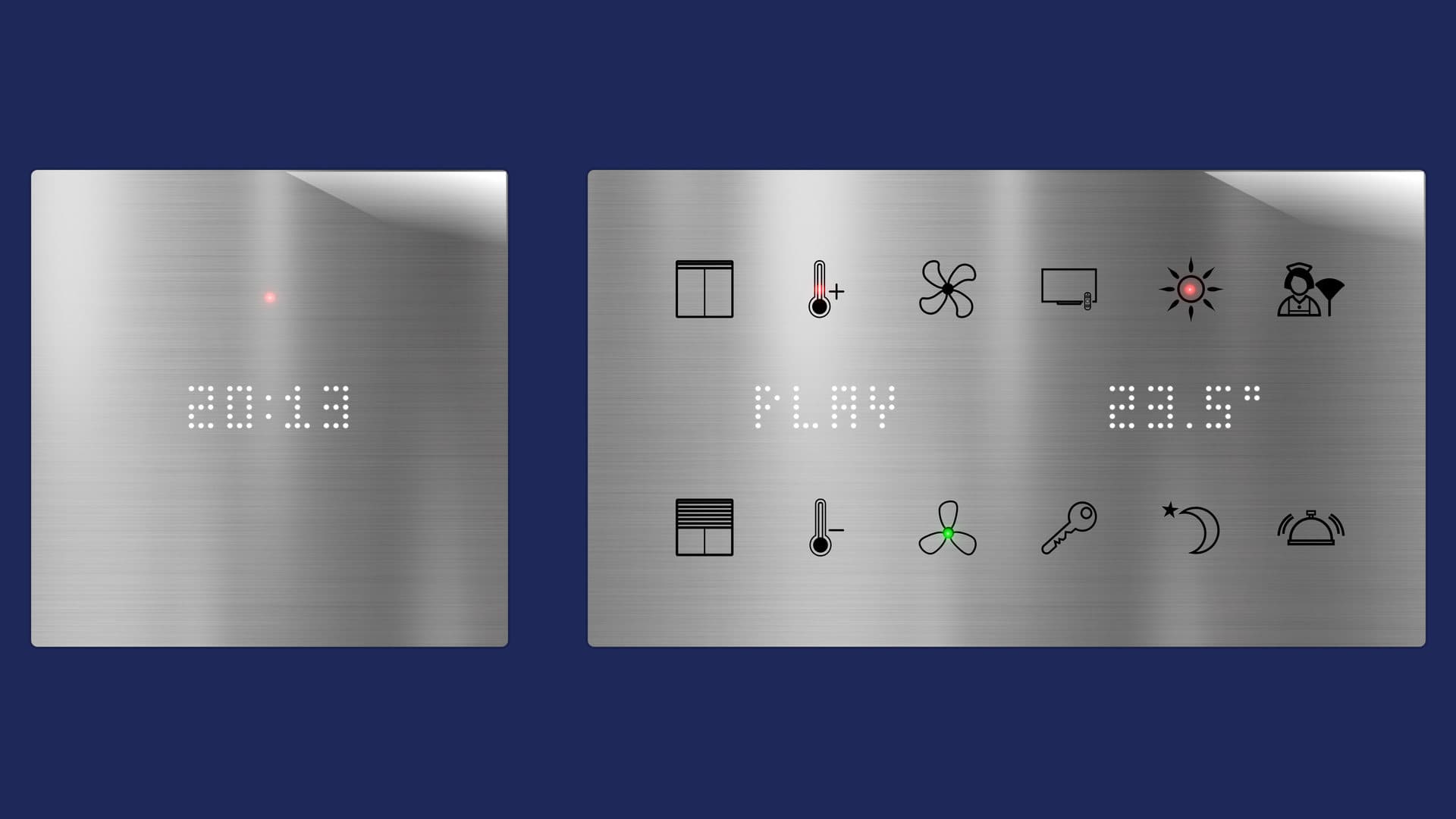

VITRO: přehled rodiny
Skleněné dotykové ovladače a příslušenství – parametry, rozměry a podklady pro projekt
Jedna skleněná plocha, mnoho funkcí
VITRO jsou nástěnné skleněné dotykové ovladače pro inteligentní elektroinstalaci. Nahrazují běžné vypínače, termostaty i čtečky přístupu – a to vším, co je za sklem: ovládáním osvětlení a stínění, regulací teploty, měřením kvality vzduchu nebo přístupem na otisk prstu.
Klíčová vlastnost pro projekt: VITRO není jeden výrobek, ale rodina modulů, které se skládají do jednoho ovladače. Vyberete, co má která pozice umět, a všechno zůstane pod jedním sklem – stěna tak nese jeden prvek místo tří různých krabiček.
Co znamená „modul“
Ovladač VITRO se skládá z 1 až 4 modulů vedle sebe pod společným sklem. Modul je jedna funkční pozice – může to být šestice dotykových tlačítek, senzor CO₂, snímač otisků prstů nebo RFID čtečka.
Moduly různých typů lze v jednom ovladači kombinovat – například tři pozice tlačítek a jedna pozice se senzorem CO₂.
Velikosti ovladače
| počet modulů | rozměr | tlačítek (u modulů s tlačítky) |
|---|---|---|
| 1 modul | 94 × 94 mm | 6 |
| 2 moduly | 165 × 94 mm | 12 |
| 3 moduly | 236 × 94 mm | 18 |
| 4 moduly | 307 × 94 mm | 24 |
Co mají členové rodiny společné
- Sběrnice TECO CIB – napájení i komunikace zajišťuje jediný kabel. Žádná gateway, žádná zvláštní kabeláž.
- 4 mm bezpečnostní tvrzené sklo – antibakteriální, odolné oděru. Normy EN 63044-1 a EN 55022.
- Grafika na míru – potisk skla podle projektu; grafický návrh i potisk jsou v ceně skla. K výběru je šest designových kolekcí s více než 50 variantami a tři povrchy: hladký, saténově matný (bez otisků prstů) a s prohlubněmi.
- Vyměnitelné sklo – design lze změnit i po letech bez zásahu do elektroinstalace. Po odejmutí skla proběhne do 40 sekund automatická kalibrace, takže výměna nevyžaduje servis.
- RGB LED indikace – každé tlačítko má vlastní RGB LED, která signalizuje stav ovládaného výstupu nebo systémovou událost. Intenzitu podsvícení lze nastavit.
- Instalace – do běžné instalační krabice hloubky min. 30 mm (doporučeno 45 mm). Krytí IP40 zepředu, IP20 zezadu.
- Český výrobce, zakázková výroba – sklo i grafiku vyrábíme v Přerově, takže zvládneme i nestandardní požadavky.
Výjimka: modul snímače otisků prstů potřebuje krabici min. 45 mm, doporučeno 60 mm.
Struktura značení
{počet tlačítek}{povrch skla}{počet modulů}[teplota a vlhkost][displeje][senzory a doplňky]
| Pole kódu | Hodnoty |
|---|---|
| počet tlačítekSoučet za osazené moduly; čtečky a prázdné pozice tlačítka nepřidávají. |
|
| povrch skla |
|
| počet modulů |
|
| teplota a vlhkost(volitelné) |
|
| displeje(volitelné)Jeden segment: předpona řady, počet a barva — například M1W je řada EVO s jedním bílým displejem. Pořadí barev je pevné, nejdřív bílá, potom modrá; počítají se výskyty, ne pozice. |
|
| senzory a doplňky(volitelné)Každý s vlastní pomlčkou, v uvedeném pořadí. |
|
Samostatné řady
- TOUCH-<velikost><povrch>M — náhradní sklo (Náhradní sklo není ovladač a řadou C-WS se neznačí. Velikost je počet modulů krát šest.)
Příklady
- C-WS-1202R-0 — 2 moduly, hladké sklo, bez displeje
- C-WS-1803R-1W2B — 3 moduly, jeden bílý a dva modré displeje
- C-WS-12S2R-TG2-M0 — řada EVO, saténové sklo, bez displeje
- C-WS-1202R-TG2-M1W — řada EVO s jedním bílým maticovým displejem
- C-WS-0603R-0-R-C — 3 moduly, čtečka RFID a senzor CO2
- TOUCH-120M — náhradní sklo pro sestavu o dvou modulech, hladké
