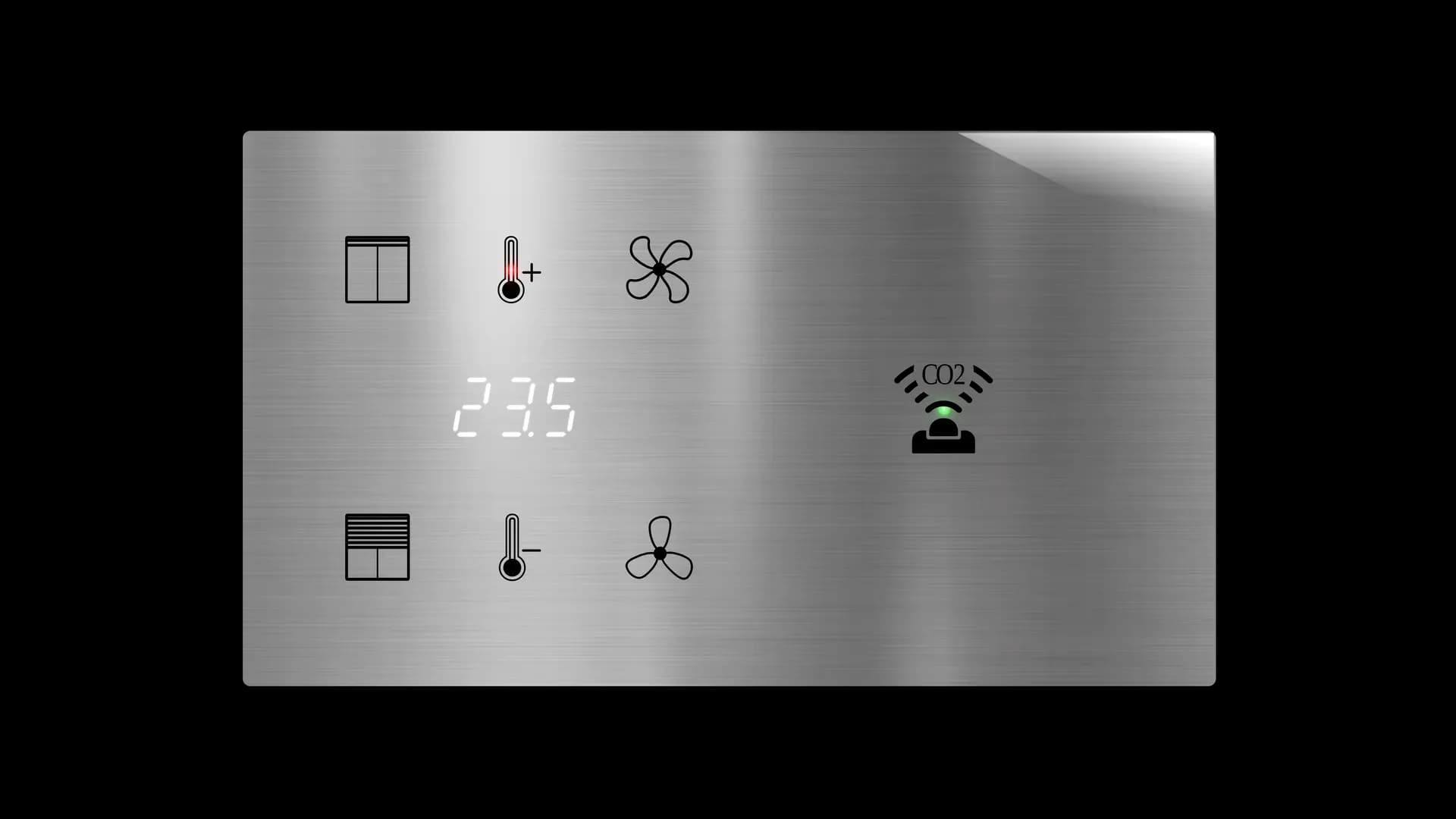

VITRO CO₂
senzor kvality vzduchu, teploty a vlhkosti
1- až 4-modulový, s grafickým designem na míru a s vyměnitelným sklem
VITRO CO₂
Modul pro měření koncentrace CO₂, teploty a vlhkosti přímo v místnosti, s barevným semaforem kvality vzduchu na skle. Určený pro projekty, kde se řeší větrání a vnitřní prostředí — školy, kanceláře, zasedací místnosti nebo ložnice.
Osadí se do ovladače jako jedna z pozic, takže měření vzduchu nevyžaduje zvláštní čidlo na stěně. Je členem rodiny VITRO.
Čím vyniká
Kvalitu vzduchu poznáte pohledem
Tři LED uprostřed skla: zelená při běžné kvalitě, oranžová nad 1 000 ppm, červená nad 1 500 ppm.
Měří CO₂, teplotu i vlhkost jedním modulem
Sensirion SCD4x: 0 až 40 000 ppm CO₂, −10 až +60 °C, 0 až 100 % RH — bez samostatného čidla na zdi.
- Měří koncentraci CO₂, teplotu a vlhkost přímo v místnosti.
- Slouží k řízení větrání a klimatizace i k hodnocení kvality vnitřního prostředí.
- Pracuje jako modul na sběrnici TECO CIB — napájení i komunikace jedním kabelem.
- Prahy semaforu jsou pevné ve firmwaru pro automatický režim; v manuálním lze tři LED na skle ovládat libovolně.
- Vhodný do bytových domů, kanceláří, škol i průmyslových objektů.
- 2 univerzální vstupy (analog/digital) pro externí čidla nebo bezpotenciálové kontakty.
- Design i funkce na míru interiéru.
- Sklo je uživatelsky vyměnitelné.
- Komunikuje po sběrnici TECO CIB, napájení i komunikace jedním kabelem.
- Provedení 1M (94×94), 2M (94×165), 3M (94×236) a 4M (94×307 mm).
- Přední panel: 4 mm bezpečnostní tvrzené sklo s potiskem na míru.
- Montáž do instalační krabice hloubky min. 30 mm.
Technické parametry
Senzor CO₂
- Rozsah měření CO₂
- 0 – 32 767 ppm
- Přesnost (400–2 000 ppm)
- ±(50 ppm + 5 % čtení)
- Doba odezvy CO₂
- 60 s
Senzor teploty
- Rozsah měření teploty
- −10 – +60 °C
- Přesnost (15–35 °C)
- ±0,8 °C
Senzor vlhkosti
- Rozsah měření vlhkosti
- 0 – 100 %RH
- Přesnost (15–35 °C)
- ±6 %RH
Vstupy a výstupy
- Univerzální vstupy
- 2× (nastavitelný jako analogový / digitální)napěťový 0 ÷ 2V, odporový 0 ÷ 100kΩ
- Externí senzor teploty
- (volitelně) Pt1000, Ni10000, NTC 12k nebo KTY
Komunikace
- Komunikační sběrnice
- TECO CIB
Napájení
- Napájecí napětí
- z TECO CIB sběrnice 24 V nebo 27 V DC
- Napájecí proud
- max. 30 mA, v klidu 2 mA
Provozní podmínky
- Vzdušná vlhkost
- max. 80 %
- Rozmezí teplot
- pracovní 0 °C až +50 °C, skladovací −20 °C až +55 °C
- Stupeň krytí
- IP40 zepředu, IP20 zezadu
- Instalace
- na zeď podle montážního předpisu, do instalační krabice hluboké min. 30 mm (doporučeno 45 mm)
- Ostatní podmínky
- kategorie přepětí II., stupeň znečištění 2,pracovní poloha libovolná
Rozměry a hmotnost
- Celkové rozměry
- 1-modulový: 94×94×28 mm
- 2-modulový: 94×165×28 mm
- 3-modulový: 94×236×28 mm
- 4-modulový: 94×307×28 mm
- Celková hmotnost
- 1-modulový: 157 g
- 2-modulový: 278 g
- 3-modulový: 399 g
- 4-modulový: 520 g
- Tloušťka a typ skla
- 4 mm, bezpečnostní tvrzené sklo
- Související normy
- EN 63044-1, EN 55022
Katalogový list ke stažení
Závazným podkladem pro projektování a objednávku je katalogový list (PDF). Údaje na této stránce jsou informativní výtah.
