Výkonový RGBW zesilovač

pro LED pásky

Zesilovač PWM signálu pro LED pásky, 4kanálový, 4 × 15 A, až 1,44 kW

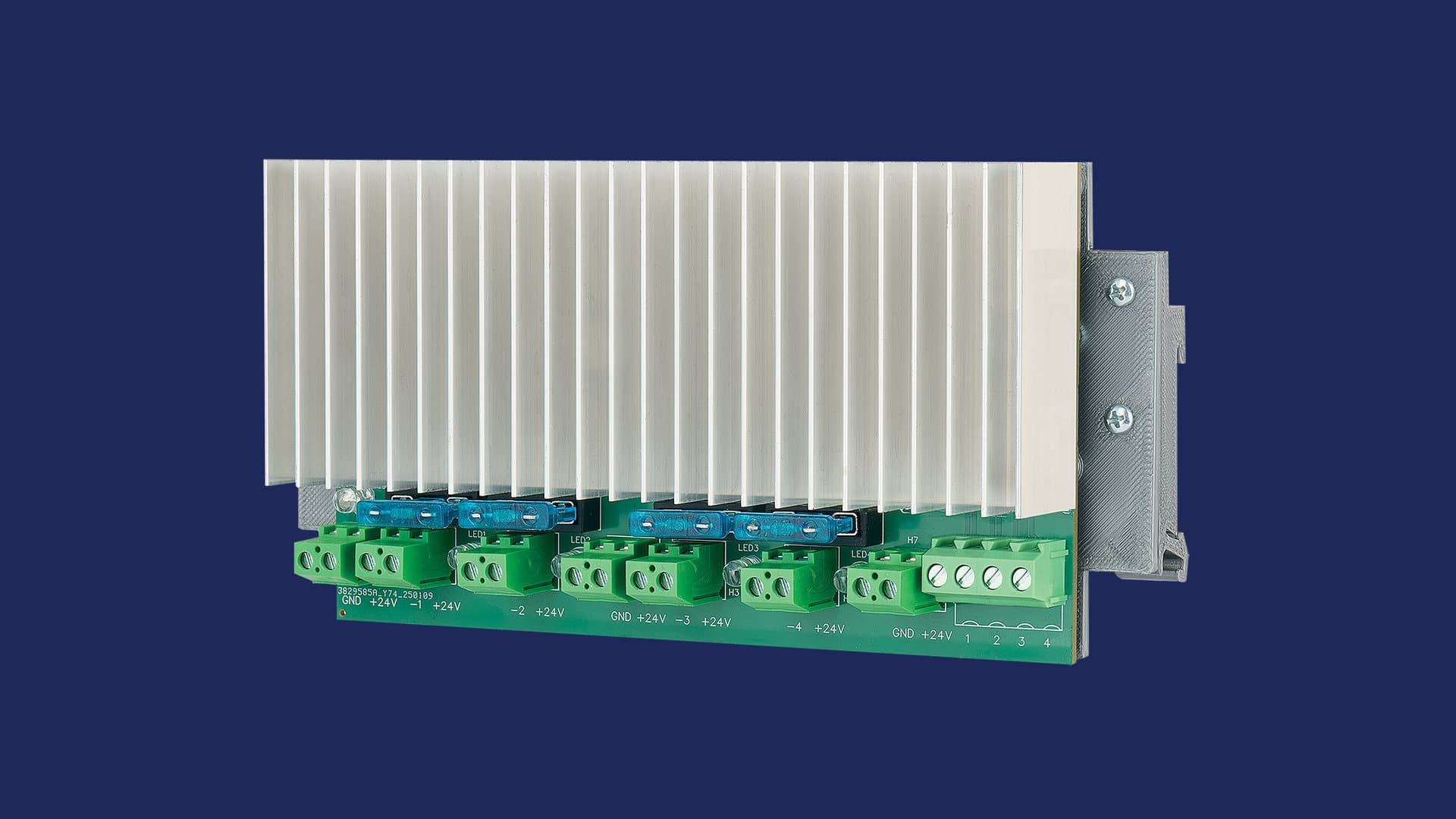

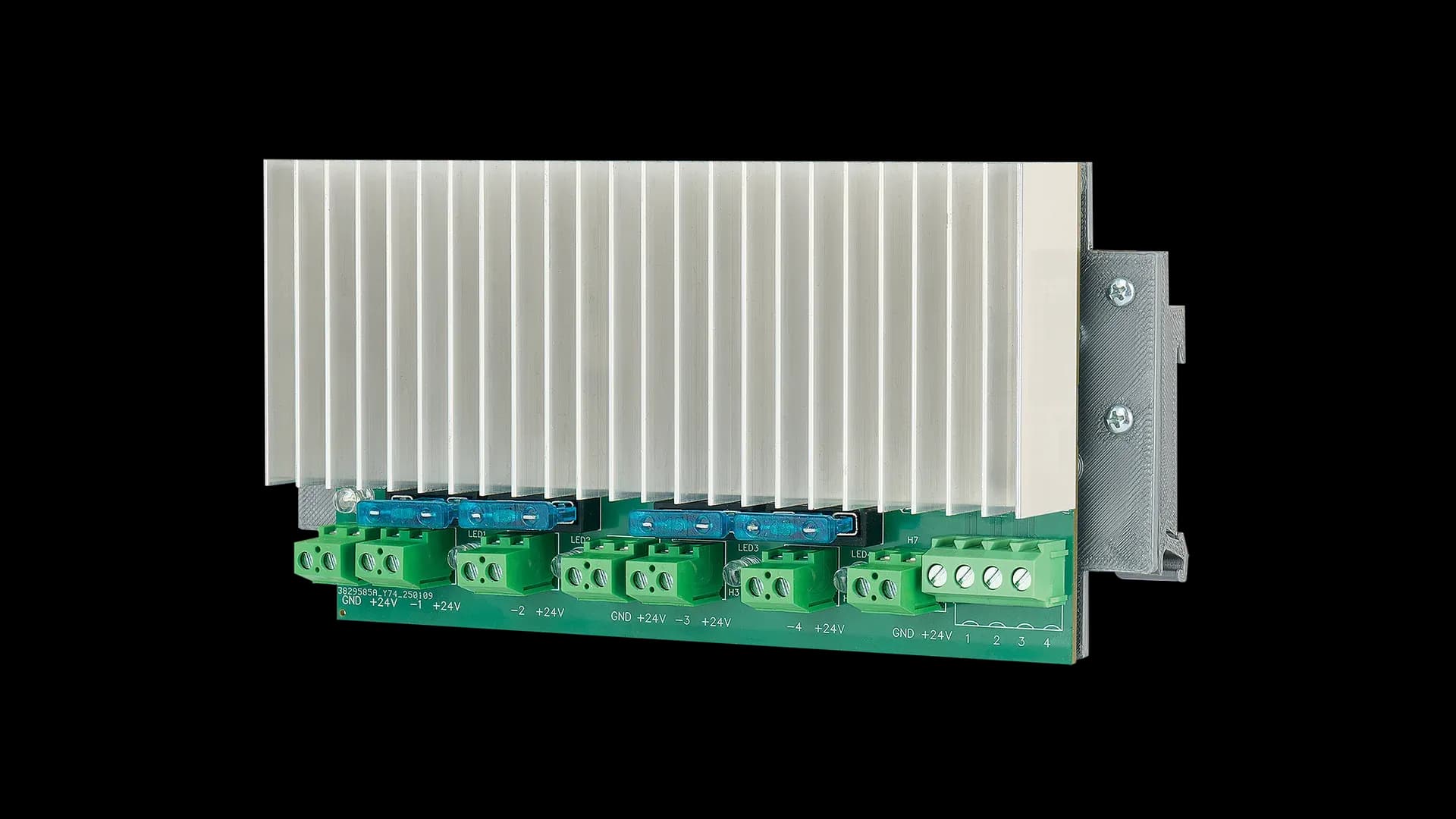

RGBW zesilovač

Výkonový čtyřkanálový PWM zesilovač pro řízení RGBW LED pásků. Použije se tam, kde výkon pásku přesahuje možnosti přímého výstupu řídicího systému — typicky u delších rozvodů osvětlení.

Není součástí rodiny VITRO, je to doplněk elektroinstalace, který se s ovladači často instaluje. Přehled ostatních produktů najdete na stránce technických listů.

Čím vyniká

VÝKONOVÁ REZERVA

Až 1,44 kW řízeného výkonu

Čtyři větve po 15 A — při 24 V DC utáhne instalace, na které běžný PWM regulátor nestačí.

JIŠTĚNÍ PO KANÁLECH

Poruchu vyřešíte výměnou pojistky

Každý kanál jistí vlastní nožová autopojistka — bez zásahu do zapojení.

Posiluje PWM signál z RGB, RGBW a CCT regulátorů (např. TECO C-DM-0006M-ULED).
Určen k montáži na DIN lištu.
Pro montáž mimo rozváděč lze objednat boxovanou verzi.

Technické parametry

Elektrické parametry
Napájecí napětí	24 V DC
Max. proud	4 × 15 A
Počet kanálů	4
Jištění	nožová autopojistka 15 A/kanál

Připojení
Vstup	svorkovnice: drát/lanko 0,5–1,0 mm²
Výstup	svorkovnice: drát 0,2–4,0 mm², lanko 0,2–2,5 mm²

Provozní podmínky
Rozmezí teplot	pracovní 0 °C až +50 °C, skladovací −20 °C až +55 °C
Vzdušná vlhkost	max. 80 %
Stupeň krytí	IP20
Pracovní poloha	libovolná
Instalace	primárně na DIN lištu
