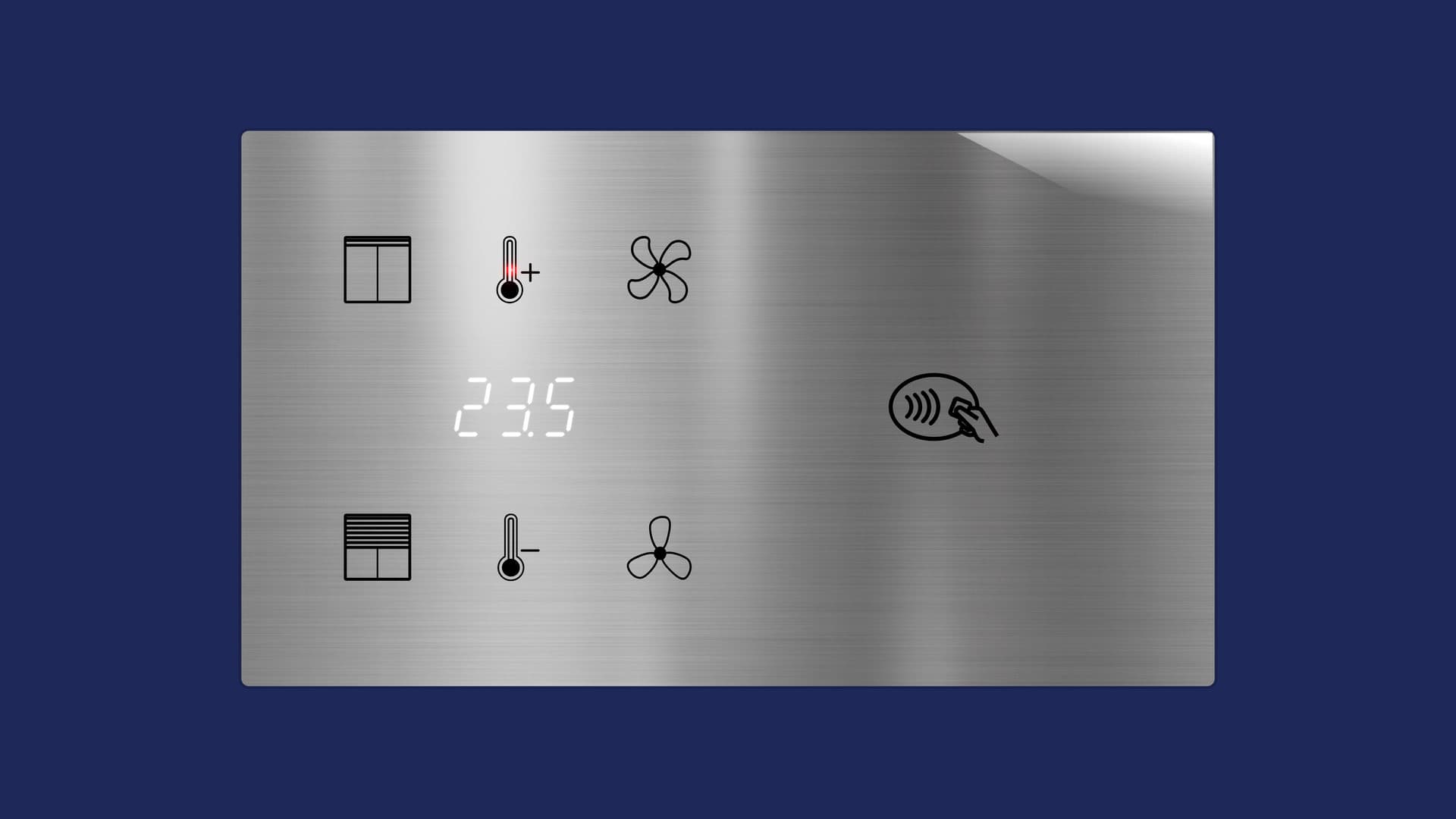

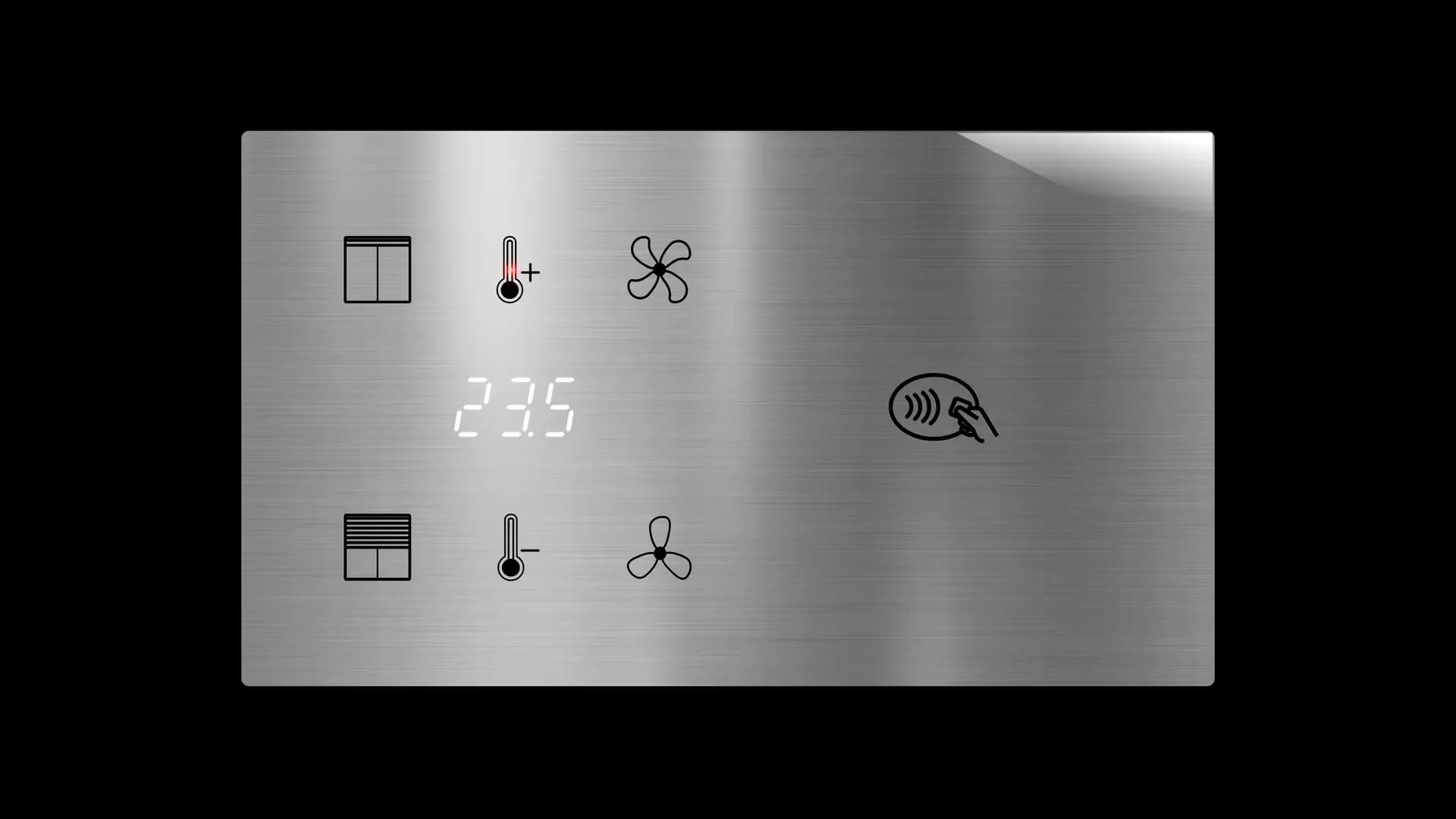

VITRO RFID čtečka
bezkontaktní přístup kartou nebo telefonem
1- až 4-modulová, s grafickým designem na míru
VITRO RFID čtečka
Modul pro bezkontaktní identifikaci kartou, čipem nebo telefonem — pro přístup, docházku a aktivaci funkcí budovy. Hodí se do provozů, kde už karty existují a nemá smysl zavádět jiný způsob identifikace.
Osadí se do skleněného ovladače jako jedna z pozic, takže na stěně nepřibude samostatná čtečka. Je členem rodiny VITRO.
Čím vyniká
KARTA NEBO TELEFON
Přístup bez klíče, kartou i mobilem
Bezkontaktní identifikace RFID/NFC na 13,56 MHz, čtecí vzdálenost do 50 mm.
VÝSTUPY PRO ZÁMEK
Zámek i signalizace z jednoho modulu
Dva univerzální vstupy a pět výstupů DO/PWM — elektrický zámek, signalizace nebo osvětlení bez další krabice.
- Slouží k řízení přístupu, docházce a aktivaci funkcí budovy.
- Čtečka StrongLink SL031 s vestavěnou anténou, čtecí vzdálenost do 50 mm.
- Čte tagy Mifare 1k / 4k / UltraLight a NFC NTAG203; UID předává nadřazenému systému.
- Pracuje jako uzel na sběrnici TECO CIB — napájení i komunikace jedním kabelem.
- Design i funkce na míru interiéru.
- Sklo je uživatelsky vyměnitelné.
- Provedení 1M (94×94), 2M (94×165), 3M (94×236) a 4M (94×307 mm).
- Přední panel: 4 mm bezpečnostní tvrzené sklo s potiskem na míru.
- Montáž do instalační krabice hloubky min. 30 mm.
Technické parametry
RFID čtečka
- Frekvence
- 13,56 MHz
- Podporované tagy
- Mifare 1k / 4k / UltraLight, NFC NTAG203
- Čtecí vzdálenost
- do 50 mm (dle typu tagu)
- Předávaný údaj
- UID tagu (povely přes knihovnu RFIDLib)
Vstupy a výstupy
- Univerzální vstupy
- 2× DI/AI — binární / EZS vyvážené (tamper) / analogové (Pt1000, Ni1000, NTC 12k, KTY, 0÷100 kΩ, 0÷2 V)
- Výstupy
- 5× DO (4× volitelně PWM 100 Hz÷2 kHz), DO5 galvanicky oddělený; +22 V OUT
Komunikace
- Komunikační sběrnice
- TECO CIB (Foxtrot 2 / CIB master CF-214x); obsluha z Mosaic (RFIDLib)
Napájení
- Napájecí napětí
- z TECO CIB sběrnice 24 V nebo 27 V DC
- Proud / příkon
- typ. 20 mA / 0,5 W, max. 80 mA / 2,2 W
Provozní podmínky
- Rozmezí teplot
- pracovní 0 °C až +50 °C, skladovací −25 °C až +85 °C
- Stupeň krytí
- IP40 zepředu, IP20 zezadu
- Řídicí modul C-WG-0205S
- 0 °C až +55 °C, krytí IP10B
- Instalace
- do instalační krabice hluboké min. 30 mm(doporučeno 45 mm)
Rozměry a hmotnost
- Celkové rozměry
- 1-modulová: 94×94×28 mm
- 2-modulová: 94×165×28 mm
- 3-modulová: 94×236×28 mm
- 4-modulová: 94×307×28 mm
- Celková hmotnost
- 1-modulová: 157 g
- 2-modulová: 278 g
- 3-modulová: 399 g
- 4-modulová: 520 g
- Tloušťka a typ skla
- 4 mm, bezpečnostní tvrzené sklo
- Související normy
- EN 63044-1, EN 55022 (C-WG-0205S též EN 60730-1)
Katalogový list ke stažení
Závazným podkladem pro projektování a objednávku je katalogový list (PDF). Údaje na této stránce jsou informativní výtah.
